Utilisation du MFJ 259 (ou MFJ 269) en Grid-Dip
Le grid-dip est l'appareil de mesure privilégié du radio-amateur.
C'est un peu le contrôleur universel des circuits et appareils à haute fréquence.
Il sert à mesurer la fréquence de résonance d'un circuit oscillant.
Son nom vient du phénomène de chute brutale (le dip) de courant grille (grid) dans un oscillateur à tube lorsque
une partie importante de l'énergie HF est prélevée sur le
circuit oscillant de l'oscillateur.
Avec l'arrivée des transistors le "dip-mètre" est apparu et comme le transistor bipolaire ne comporte
pas de grille, le grid-dip est devenu dip-mètre bien que son utilisation
soit exactement la même.
Fonctionnement du grid-dip.
Lorsque la bobine du grid-dip est couplée avec un circuit oscillant résonant
sur la fréquence de l'oscillateur, une absorption importante de HF se produit. Si
l'on fait varier la fréquence de l'oscillateur alors que la bobine est
couplée, l'aiguille du galvanomètre chute brutalement lorsque la
fréquence du grip dip égale celle du circuit à mesurer.

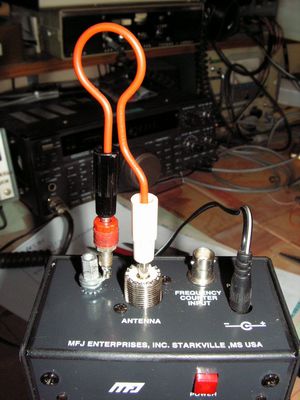

Self de couplage pour petits mandrins.
Exemple de circuit à tester.

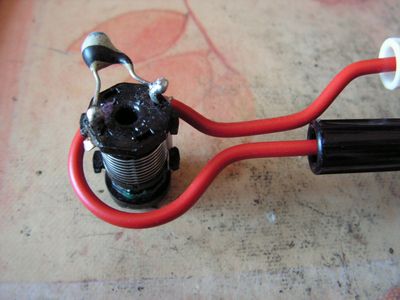

Couplage avec le circuit à tester.
La profondeur du Dip est fonction du couplage entre les deux selfs.

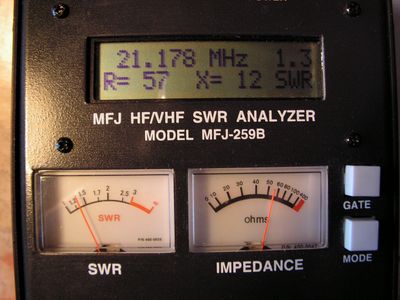

Le "dip" s'observe sur le cadran "SWR"
La fréquence de résonnance est directement affichée.

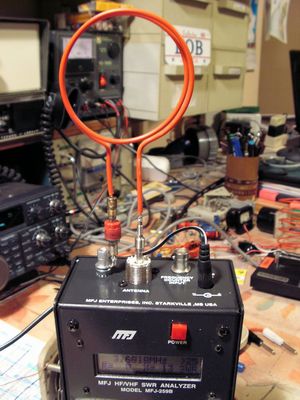

Self de couplage pour gros mandrins.

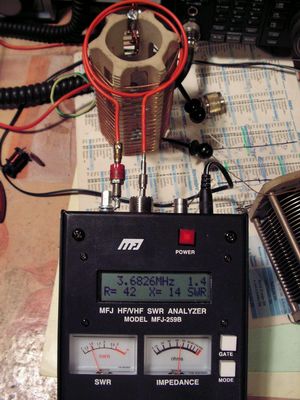

Couplage
avec le circuit à tester. La profondeur du Dip est fonction du couplage
entre les deux selfs. Le "dip" s'observe sur le cadran "SWR" La
fréquence de résonnance est directement affichée.
