INTERFACES Keyer PTT et carte son
Attention : WinREF n'utilise pas la carte son pour générer la CW.
Le keyer de WinREF génère la CW en "tout ou rien" (TOR) comme le fait une pioche classique.

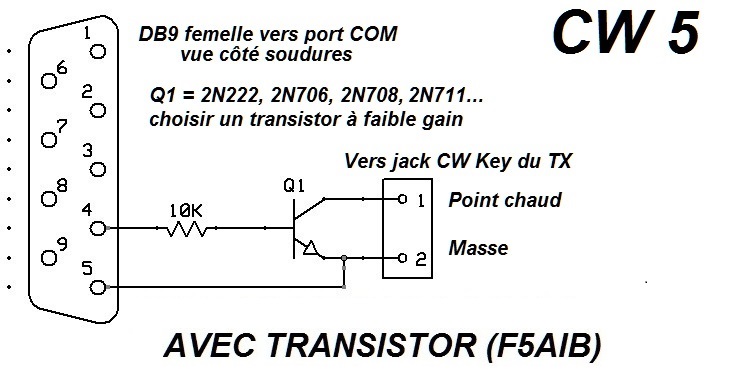

WinREF utilise une sortie TOR disponible sur le port de l'imprimante (schémas 1, 2, 3 et 4) ou sur un port série (Com) réel ou virtuel au travers d'un adapteur USB/RS232 (schémas 5, 6 et 9).
Si vous devez acheter un adapteur USB/RS232, assurez vous qu'il gère les bits DTR et RTS (sortie CW et sortie PTT).
Si vous utilisez Windows 64bits assurez vous que votre adaptateur USB/RS232 possède des drivers compatibles 64bits.
Beaucoup de nouveaux PC ne possèdent pas de connecteur RS232 en face arrière, par contre, la sortie existe sur la carte mère.
Consultez la notice de votre carte mère. Si la sortie COM1 existe, il suffit de se procurer une équerre slot DB9 pour quelques euros.
Saisissez "équerre slot DB9" dans votre moteur de recherche.

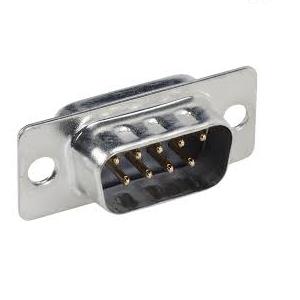

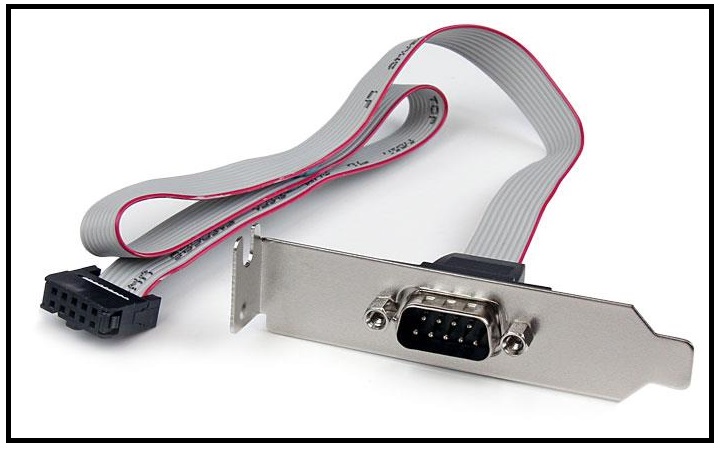

Slot DB9

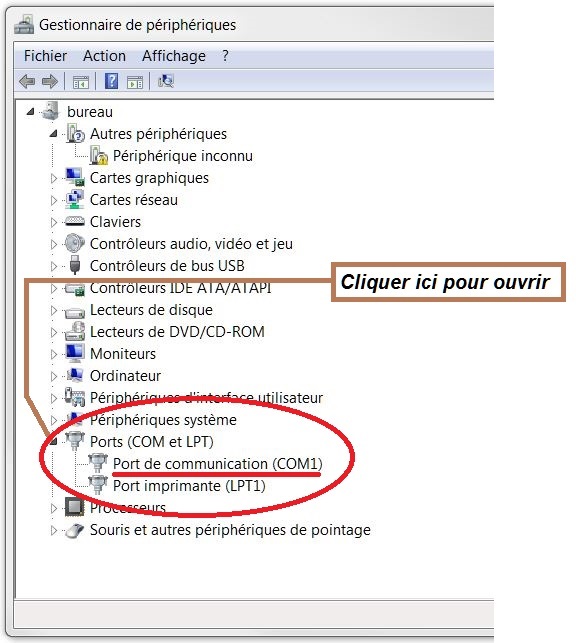

Vous pouvez aussi ouvrir le gestionnaire de périfériques pour vérifier si un port Com existe sur votre carte mère.
Gestionnaire de périphériques

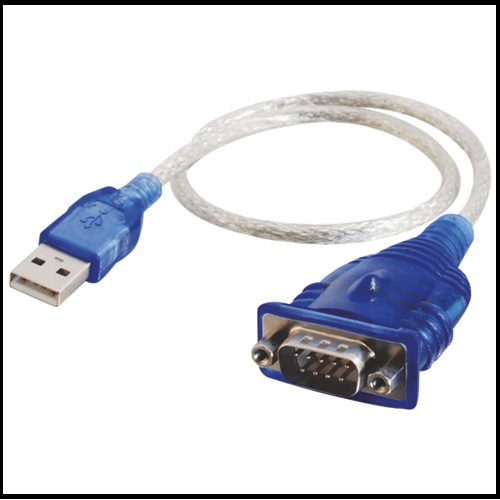

Adaptateur USB/RS232
//../interfaces/whf_v73/555%20implantation.jpg
1 - Fonctionnement

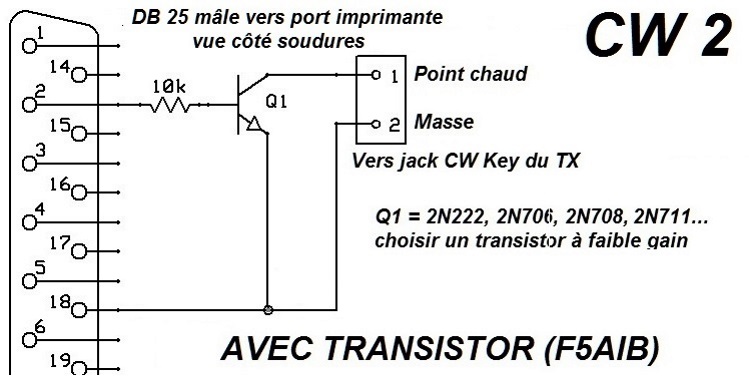

Un photocoupleur (ou un transistor), commandé par la sortie TOR, agit en interrupteur, comme une pioche classique.
Quand la sortie TOR est au niveau logique "0", soit 0 volt (ou -12 volts), le photocoupleur (ou le transistor) est à l'état "bloqué", ce qui correspond à la pioche en l'air.
Quand la sortie TOR est au niveau logique "1", soit +5 volts (ou +12 volts), le photocoupleur (ou le transistor) est à l'état "passant", ce qui correspond à la pioche appuyée.
Divers schémas sont proposés. Je préfère ceux qui mettent en oeuvre un photocoupleur de façon à procurer un isolement entre l'ordinateur et le transceiver.

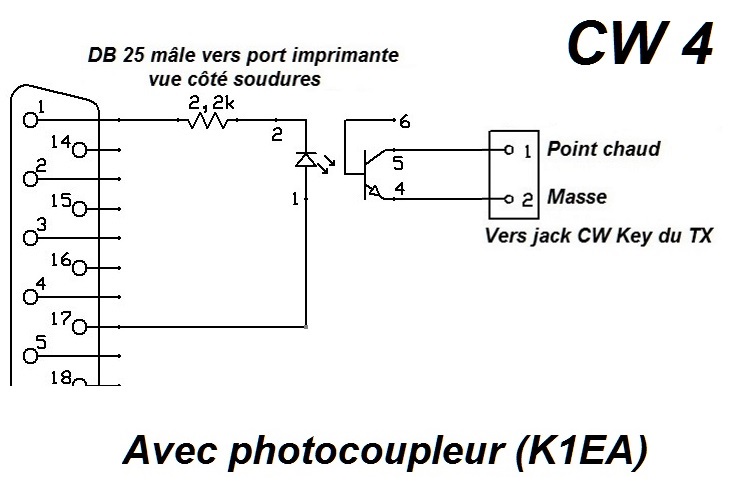

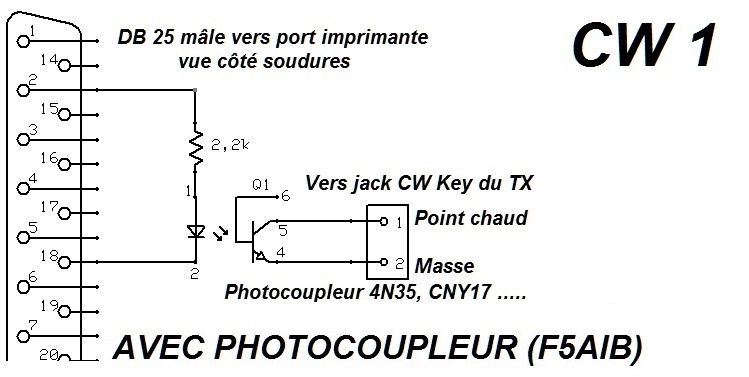

Les schémas repérés "F5AIB" ou "K1EA" ne différent que par le signal TOR utilisé.

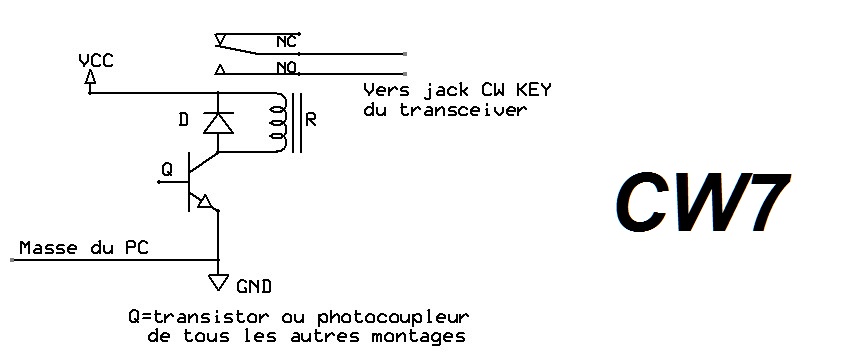

Pour une utilisation avec un transceiver ancien, dans lequel le manipulateur coupe une tension supérieure à 30 volts ou un courant supérieur à 20 milliampères, utiliser l'interface à relais (schéma 7). La commande de la base du transistor qui pilote le relais peut être inspirée d'un des autres schémas.
En fonction du schéma retenu, n'oubliez pas de configurer le mode de sortie dans la page "Paramètres Keyer" de WinREF.
En SSB, WinREF utilise la carte son pour la BF.

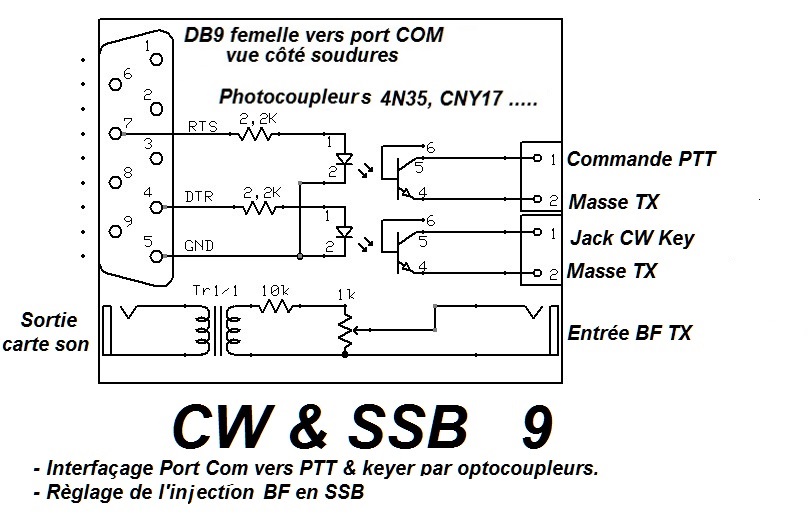

La commande PTT peut être générée à partir de la BF (schéma 8) ou sortir via un port com (schéma 9).
2 - INTERFACE universelle CW & SSB

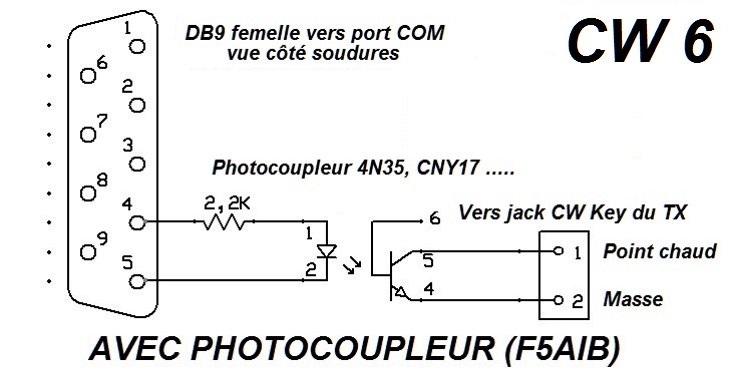

3 - INTERFACES Keyer Port Com

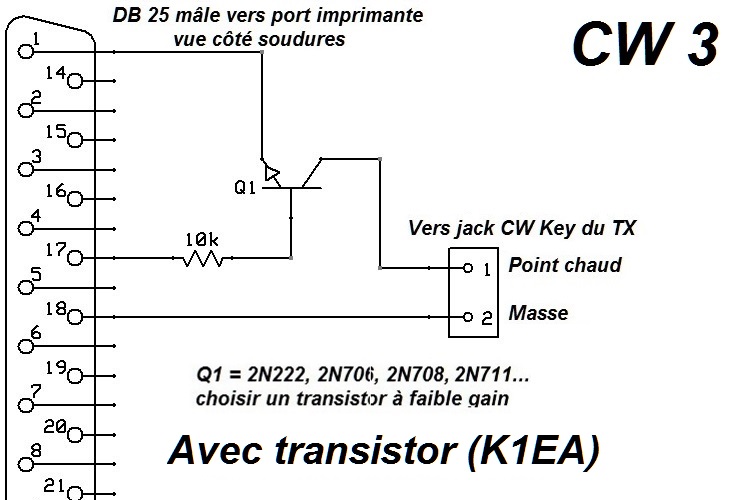

4 - INTERFACES Keyer Port LPT
5 - INTERFACE Keyer Port Com ou LPT avec relais

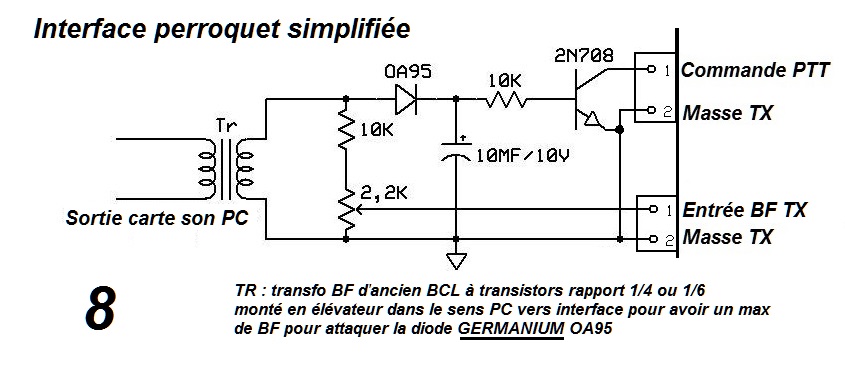

6 - INTERFACE carte son simplifiée PTT et BF
WinREF utilise la carte son pour la fonction perroquet, en SSB.
Cet interface permet de générer une commande "PTT" dès qu'un signal BF est fourni par la carte son.
Le transformateur d'isolement de rapport 1/4 (ou plus) permet de séparer électriquement l'ordinateur et le transceiver.
Il permet aussi d'élever la tension du signal BF de façon à pouvoir disposer d'une tension suffisante pour piloter le transistor qui fait office d'interrupteur pour commander le "PTT".
Le potentiomètre de 2,2k permet d'ajuster le niveau de BF à injecter dans le transceiver.
Il est recommandé d'utiliser la prise "accessoires" disponible sur la majorité des transceivers pour y raccorder la commande "PTT", la sortie BF et la masse.
INTERFACE KEYER à échantillonnage
Cet interface est reconnue à partir des versions suivantes :
V7.0.22 de WinREF HF
V6.0.25 de WinREF THF
But : amélioration de la stabilité en vitesse

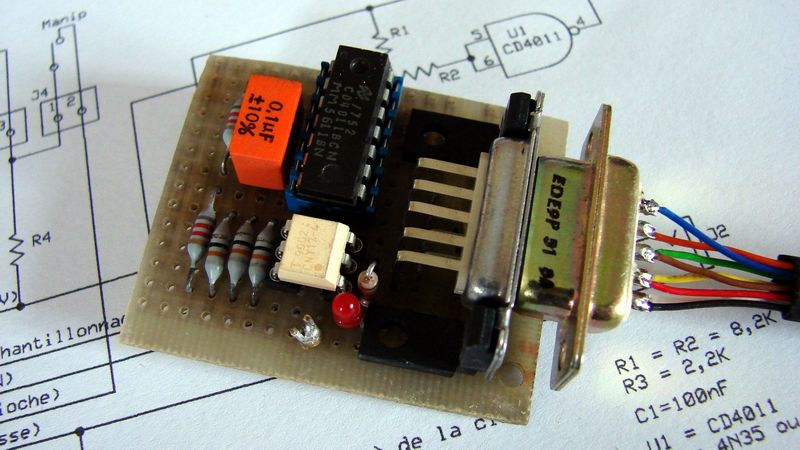

Une maquette avec un CD4011 presque terminée
Interface avec base de temps NE555

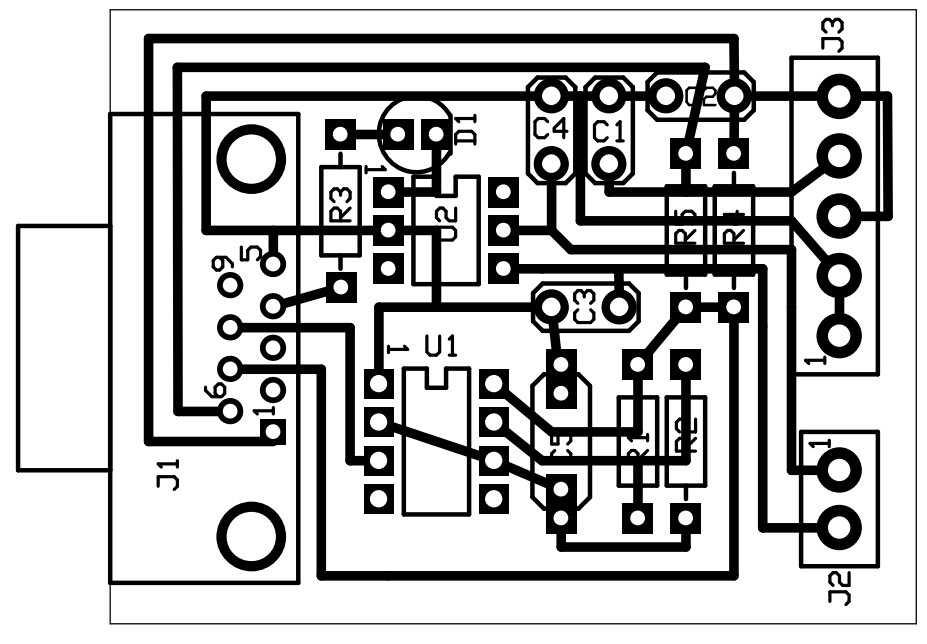

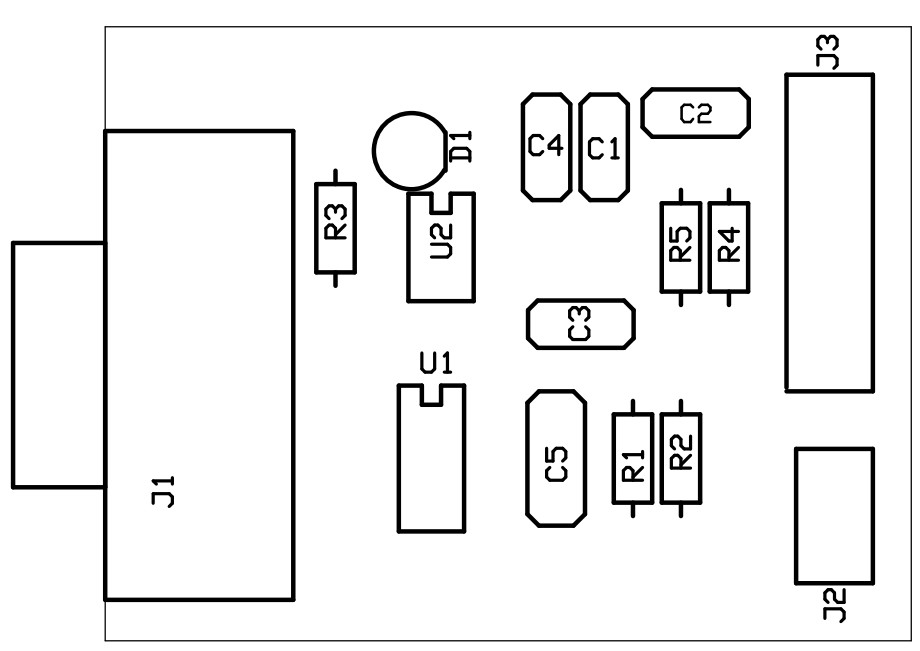

Implantation des composants

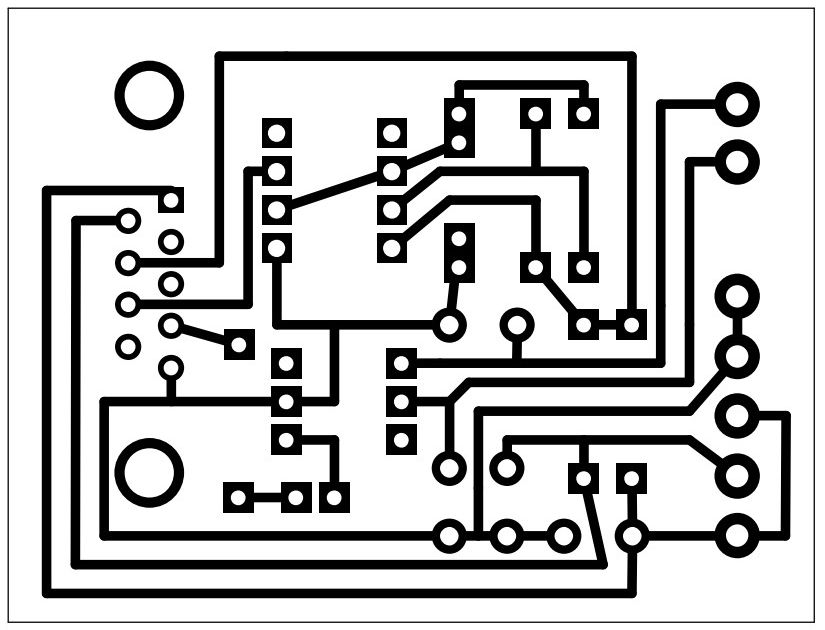

Pistes côté cuivre
Vue générale côté composants
Interface avec base de temps CD4011

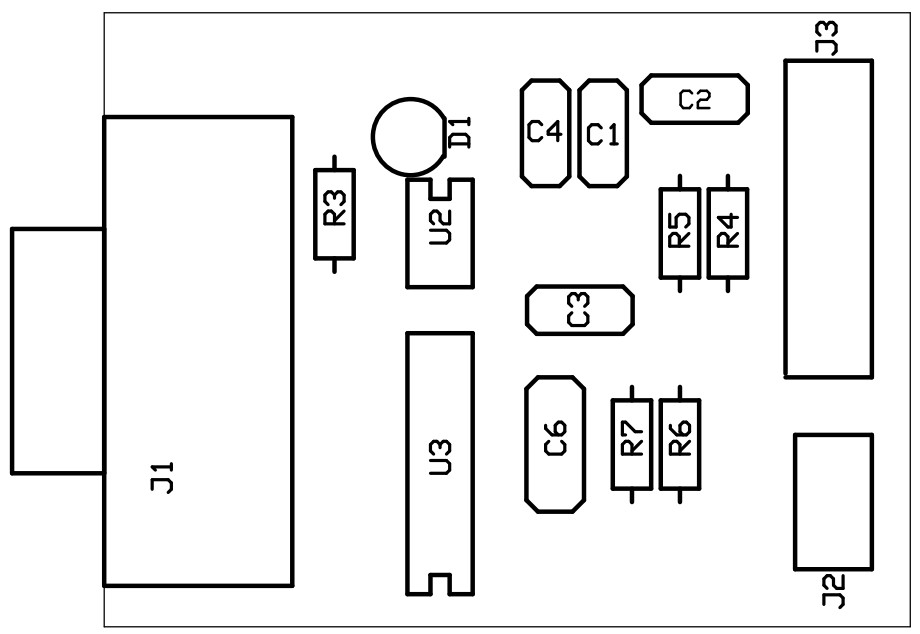

Implantation des composants

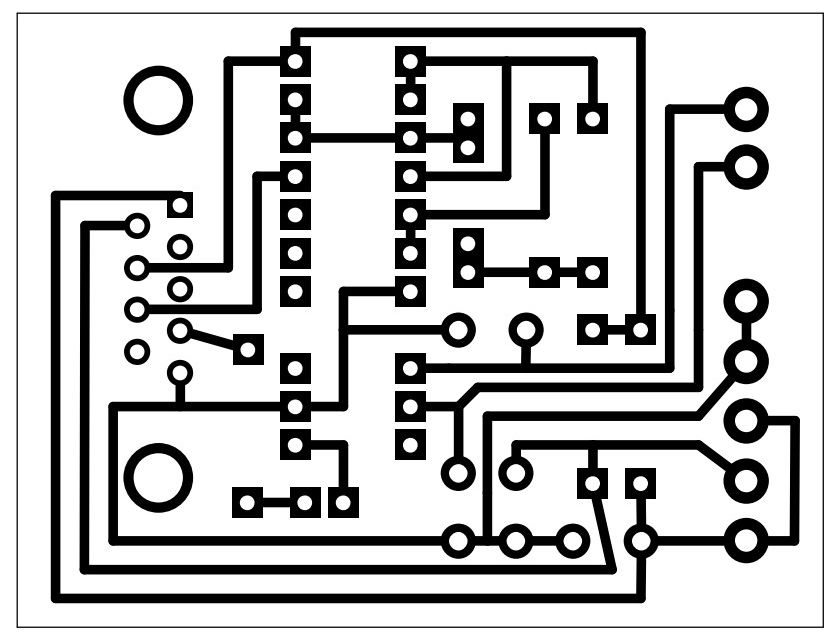

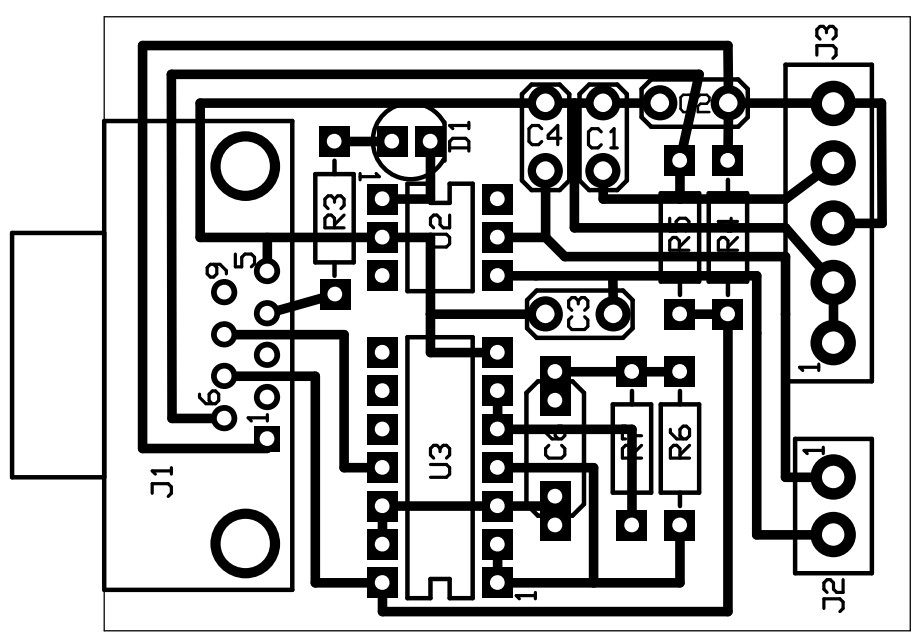

Pistes côté cuivre
Vue générale côté composants
